大開口間取ならGUTTフレーム工法

高精度の集成材とオリジナル金物を組み合わせた木造門型フレーム「GUTT-FRAME工法」は、開放的な大開口や大空間のスペースを実現します。



特許取得


space
大広間や車庫、店舗、事務所において、広縁開口部や吹き抜け、2台車庫など大開口が可能になります。必要な箇所に、1フレームから採用できます。
planning
狭小地プランの通路面における大開口、大空間を確保します。また、一階をS造やRC造にしていた建築物を木造三階建てとして建築可能。基礎工事は従来通りなので、地盤調査・地中梁設置などの追加工事が発生しにくくなります。
technique
リフォームの際、現在の建築基準に適合しない建物の耐震、耐風補強に威力を発揮します。鉄骨やRC造との混構造に比べて、すべて木造なので低コストです。また、リフォームにおける大広間、車庫等、大空間の確保の為の耐震補強が可能です。

間取り

自由設計の夢を拡げます。

縦・横に大きな開口部や、壁のない大空間など木造工法ではできなかった住まいが実現できる「GUTT-FRAME工法」。庭と一体の広いリビング、高天井、吹き抜け、ビルトインガレージまで思い描く空間を可能にします。

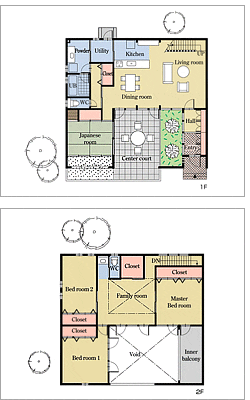

・センターコート(中庭)を望む大開口

2階に配置されたファミリールームと洋室、そしてインナーバルコニー(屋根付バルコニー)、各室に配置した大開口の窓から中庭に向かって光と風を取り込むことができます。

・LDK

開口スパン6mにおよぶGUTT-FRAME工法で、間仕切りのない大空間が可能となり、開放的な空間を創造します。

・坪庭

GUTT-FRAME工法により実現した和室の坪庭です。日本古来の伝統的な和のしつらいを演出しています。


GUTT-FRAMはこんなに間口が広がります

こんなに間口が広がります。

GUTT-FRAME工法は一階のみの1層フレーム、一・二階の2層フレーム、一・二・三階の3層フレームなど、プランに合わせて必要なところに必要な本数だけを使用することで、自由設計の夢を拡げます。

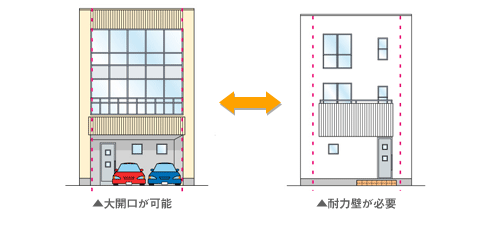

GUTT-FRAME工法の独自工法と在来工法の比較。

「GUTT-FRAME」独自工法の住まい

新開発のGUTT-FRAME工法を木造在来工法にプラスすることで、大開口の窓や間仕切りのない大空間、ビルトインガレージなどが可能になりました。

ビルトインガレージなどが可能

狭小地のビルトインガレージ付3階建住宅を実現。

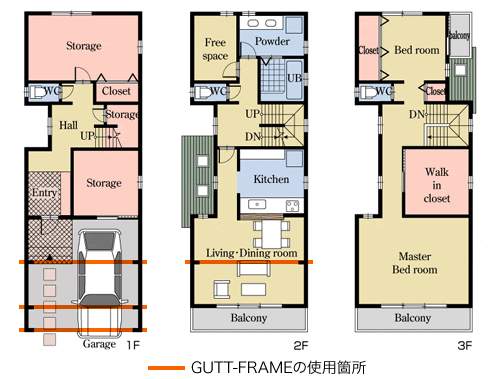

GUTT-FRAME使用箇所

フレームの使用箇所

玄関・車庫

ゆとりある玄関アプローチ、車庫(1台)が納まるスペースを確保。

LDK

2層フレームを設けることで、開口部分が大きく採れた広がりのある、明るくゆとりのあるLDKスペース。


フレームの実大実験で驚異の強度を実証!

フレームの実大実験で驚異の強度を実証!

国土交通省の指定認定機関である(財)日本建築総合試験所が大臣の定める評価方法に基づく耐力フレームの実大実験ですでに検証済み。ラーメン構造「GUTT-FRAME工法は1フレーム当たりの水平耐力を壁倍率に換算すると、スパン6m以内で6.6倍、10m以内で5.9倍の耐力を証明するなど、卓越した安全性を証明しています。


邸別構造計算で強度と安全性を実証。

邸別構造計算で強度と安全性を実証。

一棟一棟それぞれに、建物全体に対して建築基準法施行令第82条に示す許容応力度設計法に基づく構造計算をおこない、強度と安全性を検証。万全の体制で、安全で信頼される住宅を供給いたします。
